Fungsi Kabel Cross dan Straight Beserta Susunan Warnanya

KOMPTIK - Sebelum membangun suatu jaringan internet hal paling mendasar yang harus dikuasai adalah mengetahui Fungsi Kabel Cross dan straight serta susunan warna yang ada.

{tocify} $title={Table of Contents}

Nah, pada kesempatan ini saya membahas seputar fungsi dan kegunaan serta rangkaian atau susunan warna pada kabel penghubung antar jaringan komputer.


Fungsi Kabel Cross dan Straight

Setiap susunan dan kegunaan atau pun fungsi kabel cross dan straight tentu berbeda. Umumnya, penggunaan kabel ini digunakan untuk menghubungkan perangkat komputer terhadap perangkat jaringan lainnya seperti switch, router, hub, mesin fax, IP phone, CCTV, dan sebagainya dengan konektor rj45.

Kabel cross adalah kabel yang digunakan untuk menghubungkan switch dengan switch dan hub ke hub. Sedangkan, kabel straight yaitu model kabel yang digunakan untuk menghubungkan antara dua buah device yang berbeda.


Fungsi Warna Kabel Cross

  • Putih Hijau: Kabel Putih Hijau berfungsi sebagai media penghantar paket atau aliran data
  • Hijau: Kabel Hijau berfungsi sebagai media penghantar paket atau aliran data
  • Putih Orange: Kabel Putih Orange berfungsi sebagai media penghantar paket atau aliran data
  • Biru: Kabel Biru berfungsi sebagai media penghantar paket atau gelombang suara
  • Putih Biru: Kabel Putih biru berfungsi sebagai media penghantar paket atau gelombang suara
  • Orange: Kabel Orange berfungsi sebagai media penghantar paket atau aliran data
  • Putih Coklat: Kabel Putih Cokelat berfungsi sebagai media penghantar tegangan arus DC
  • Coklat: Kabel Cokelat berfungsi sebagai media penghantar tegangan arus DC


Kegunaan Kabel Cross

  • Dapat menghubungkan antar dua komputer sekaligus
  • Dapat menghubungkan antar port LAN router ke port normal switch/ hub
  • Dapat menghubungkan dua buah switch/ hub tanpa port normal


Fungsi Warna Kabel Straight

  • Putih Orange: Kabel Putih Orange berfungsi sebagai media penghantar paket atau aliran data
  • Orange: Kabel Orange berfungsi sebagai media penghantar paket atau aliran data
  • Putih Hijau: Kabel Putih Hijau berfungsi sebagai media penghantar paket atau aliran data
  • Biru: Kabel Biru berfungsi sebagai media penghantar paket atau gelombang suara
  • Putih Biru: Kabel Putih biru berfungsi sebagai media penghantar paket atau gelombang suara
  • Hijau: Kabel Hijau berfungsi sebagai media penghantar paket atau aliran data
  • Putih Coklat: Kabel Putih Cokelat berfungsi sebagai media penghantar tegangan arus DC
  • Coklat: Kabel Cokelat berfungsi sebagai media penghantar tegangan arus DC


Kegunaan Kabel Straight

  • Menghubungkan antara perangkat komputer ke port hub
  • Menghubungkan antara komputer ke port LAN
  • Menghubungkan antara port WAN router ke port LAN modem

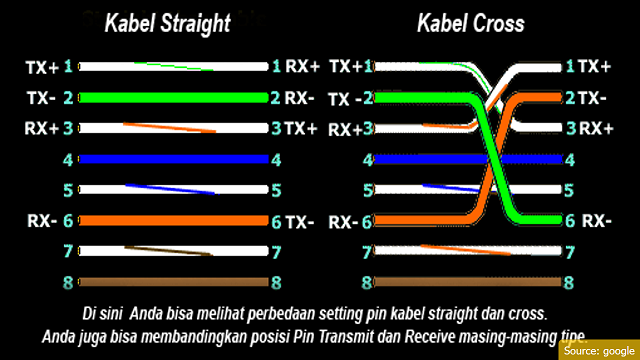

Susunan Warna Kabel Cross dan Straight

Fungsi kabel cross memiliki susunan warna yang bila diamati berbeda dengan saat pertama mengelupas kulit kabel yaitu ada pada sisi ujung rj45nya. Berikut ini susunan warnanya:

Ujung Kabel 1 – Ujung kabel 2 (rj45)

1. Putih Hijau – Putih Orange

2. Hijau – Orange

3. Putih Orange – Putih Hijau

4. Biru – Biru

5. Putih Biru – Putih Biru

6. Orange – Hijau

7. Putih Coklat – Putih Coklat

8. Coklat – Coklat


Sedangkan, susunan warna kabel straight bila diamati memiliki kesamaan saat pertama mengelupas kulit kabel dengan konektor pada sisi ujung rj45nya. Berikut ini susunan warnanya:

Ujung Kabel 1 – Ujung kabel 2 (rj45)

1. Putih Hijau – Putih Hijau

2. Hijau – Hijau

3. Putih Orange – Putih Orange

4. Biru – Biru

5. Putih Biru – Putih Biru

6. Orange – Orange

7. Putih Coklat – Putih Coklat

8. Coklat – Coklat

Fungsi Kabel Cross dan Straight Beserta Susunan Warnanya


Demikianlah ulasan mengenai Fungsi Kabel Cross dan Straight Beserta Susunan Warnanya. Dengan mengetahui beberapa fungsi maupun susunan warna diatas, tentunya dapat mempermudah dalam melakukan pekerjaan penyambungan kabel LAN, mencrimping kabel, konektor rj45 dan test koneksi melalui LAN tester ataupun untuk praktek di Sekolah.

Komptik.
